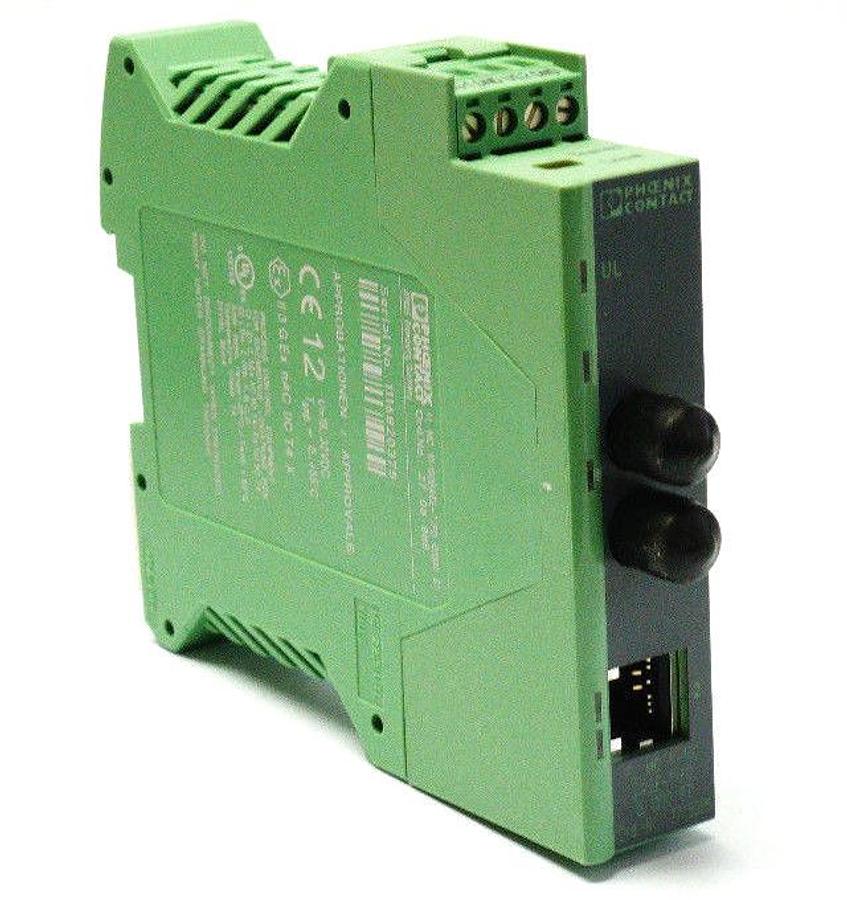

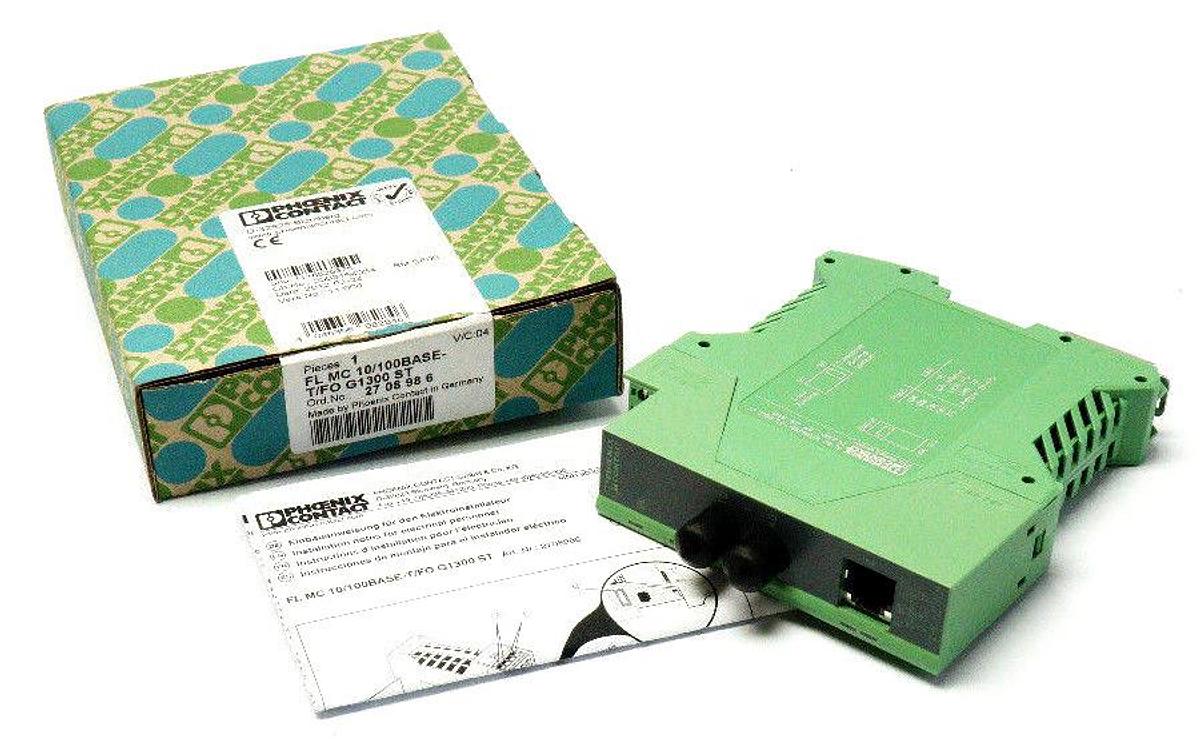

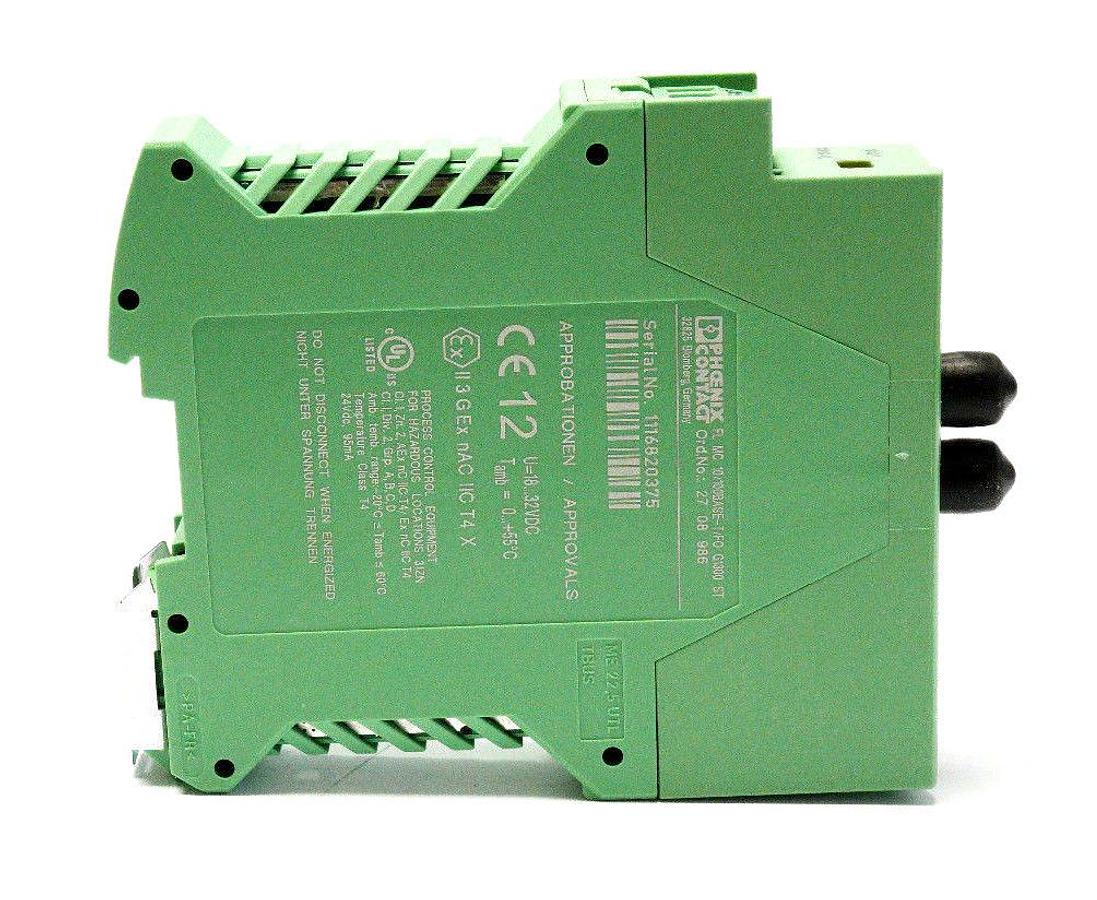

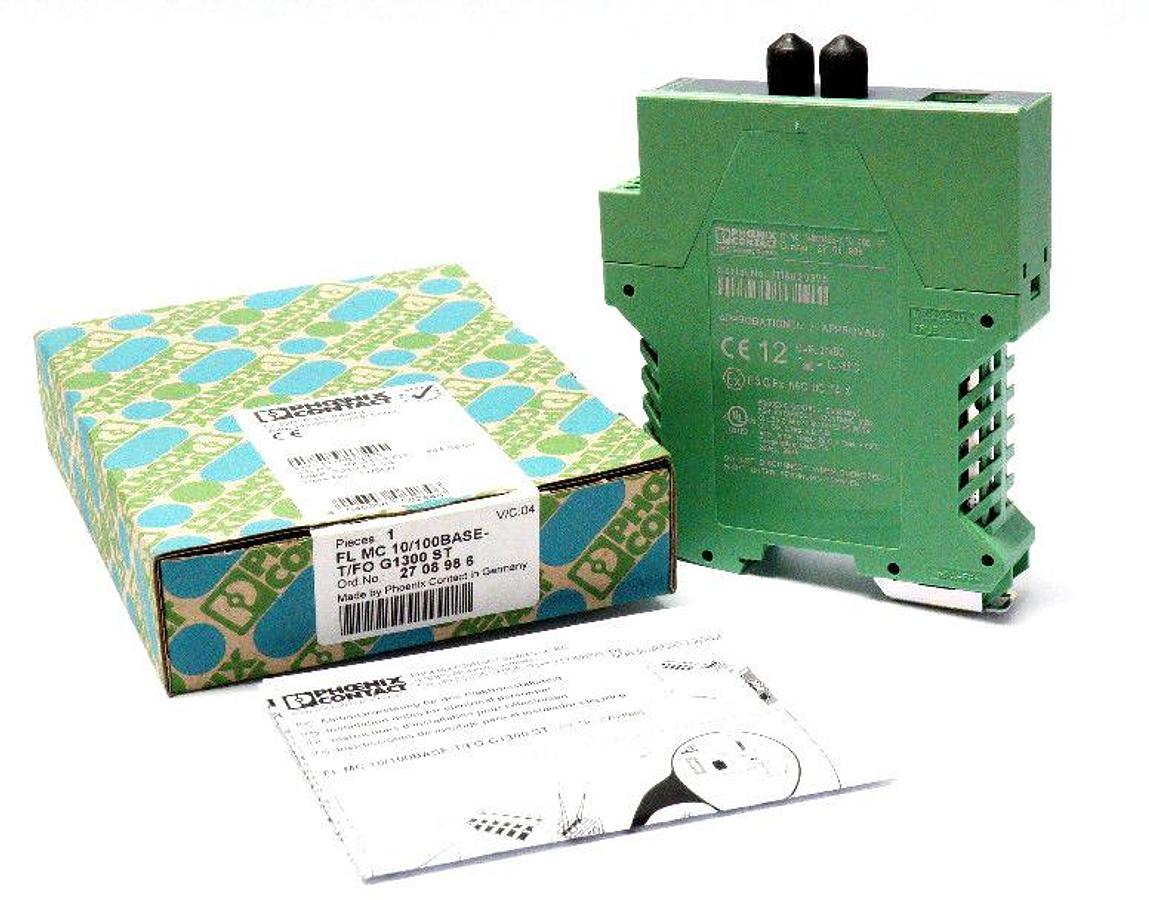

NIB PHOENIX CONTACT FL MC 10/100BASE-T/FO G1300 ST - 2708986 FO CONVERTER V/C 04
$625
Description
NIB PHOENIX CONTACT FL MC 10/100BASE-T/FO G1300 ST - 2708986 FO CONVERTER V/C 04
Dimensions
Width 22.5 mm
Height 99 mm
Depth 123 mm
Ambient conditions
Ambient temperature (operation) 0 °C ... 55 °C
Permissible humidity (operation) 30 % ... 95 % (non-condensing)
Degree of protection IP20
Noise immunity EN 61000-6-2:2005
General
Electrical isolation VCC // Ethernet
Test voltage data interface/power supply 1500 V
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility Conformance with EMC directive 89/336/EC
Noise emission EN 50081-2
Net weight 171.7 g
Housing material PA V0
Color green
MTBF 573 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
138 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))

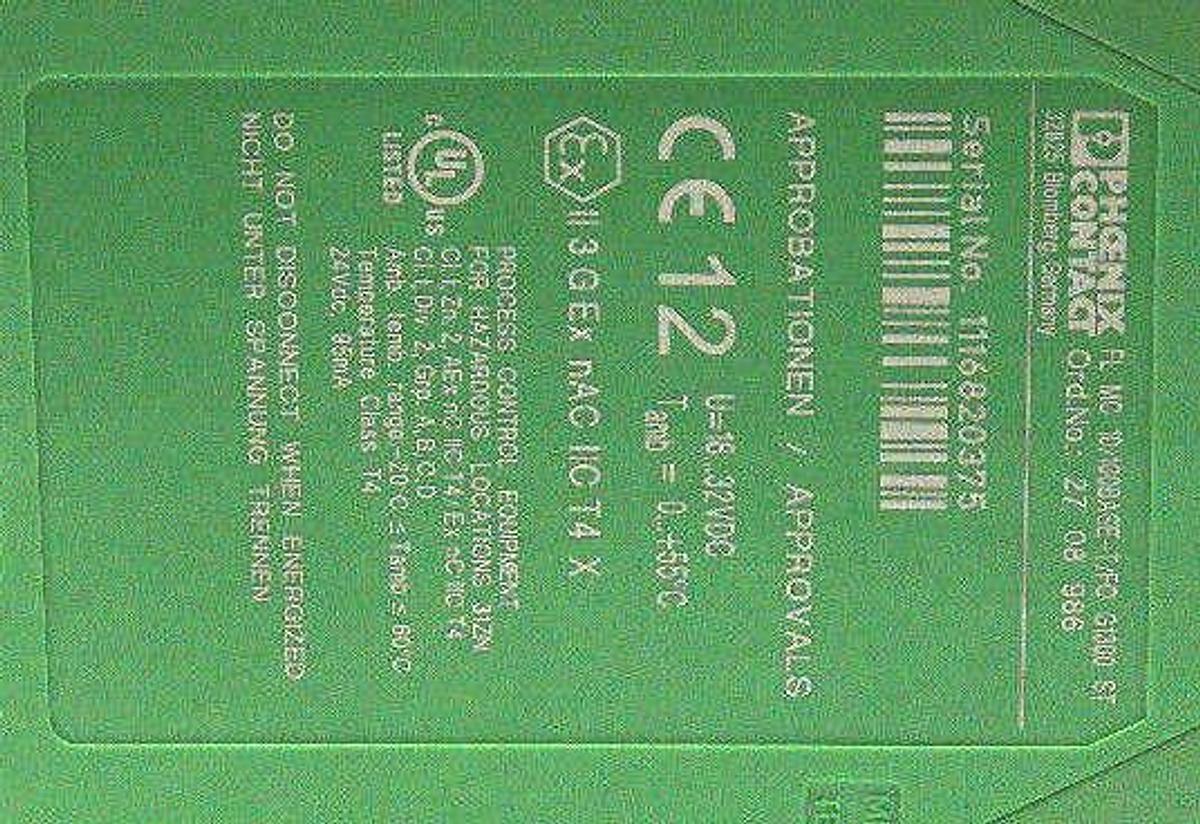

ATEX II 3 G Ex nAC IIC T4 X (Please follow the special installation instructions in the documentation!)
UL, USA/Canada Class I, zone 2, AEx nc IIC
Power supply
Nominal supply voltage 24 V DC ±20 % (via pluggable COMBICON screw terminal block)
24 V DC ±5 % (as an alternative or redundant, via backplane bus contact and system current supply)
Typical current consumption ≤ 95 mA (24 V DC)
Protective circuit Reverse polarity protection
Connection method Plug-in screw terminal block (COMBICON), redundancy possible
Serial interface
Interface 1 Ethernet interface, 10/100BASE-T(X) in acc. with IEEE 802.3u
Connection method RJ45 socket, shielded
Transmission medium Copper
Transmission length 100 m (shielded twisted pair)

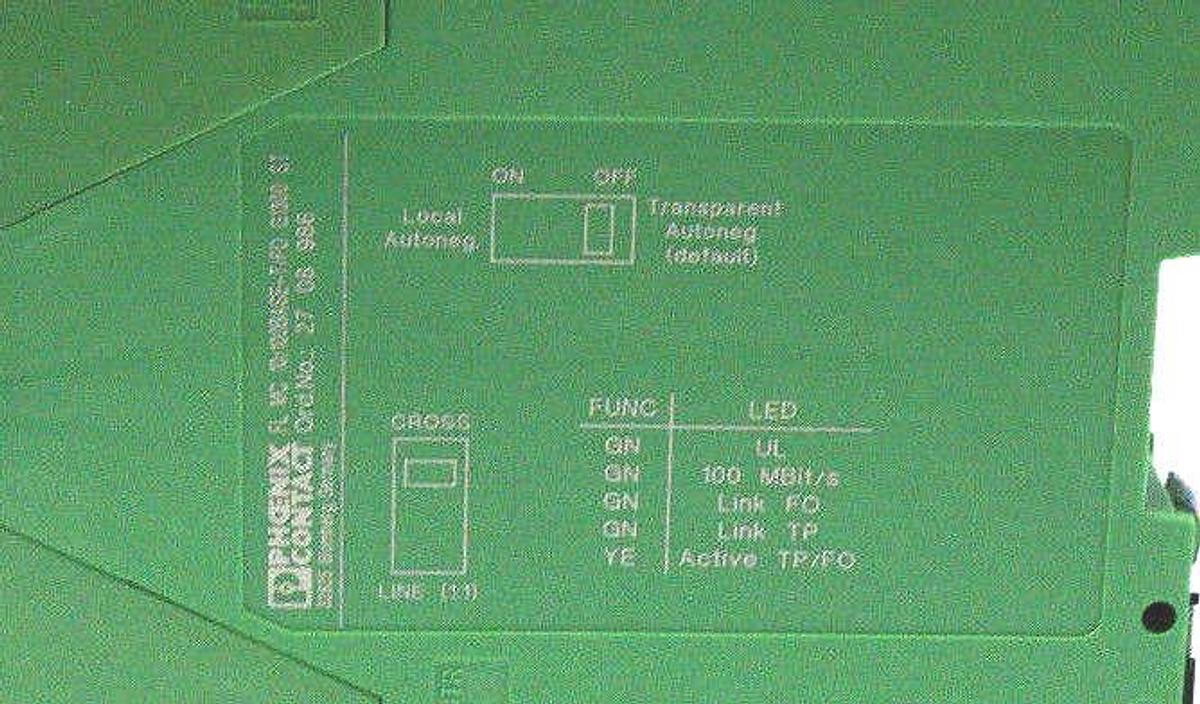

Auto-negotiation modes Optionally transparent via TP and FO (default) or locally on TP
Link through Link down is automatically forwarded to the second connection
MDI-/MDI-X switchover Built-in switch for line (1:1) and crossover connection
Signal LEDs Activity (yellow), Link status (green), 100 Mbps (green)
Serial transmission speed 10/100 Mbps
Optical interface FO
Transmit capacity, minimum min. -23.5 dBm ((50/125 µm) dynamic in link mode (average))
min. -20 dBm ((62,5/125 µm) dynamic in link mode (average))
min. -20.5 dBm ((50/125 µm) static)
min. -17 dBm ((62,5/125 µm) static)
Transmit capacity, maximum max. -14 dBm ((50/125 µm) dynamic in link mode (average))
max. -14 dBm ((62,5/125 µm) dynamic in link mode (average))
max. -11 dBm ((50/125 µm) static)
max. -11 dBm ((62,5/125 µm) static)
Minimum receiver sensitivity min. -31 dBm (dynamic in link mode (average))
min. -28 dBm (static)
Wavelength 1300 nm
Transmission length incl. 3 dB system reserve 6.4 km (with F-G 50/125 0,7 dB/km F 1200)
2.8 km (with F-G 50/125 1,6 dB/km F 800)
10 km (with F-G 62,5/125 0,7 dB/km F 1000)
3 km (with F-G 62.5/125 2.6 dB/km F 600)
2 km (with 2GK200/230 GI-HCS)
Transmission medium Multi-mode fiberglass
GI-HCS fiber
Connection method B-FOC (ST)
Standards and Regulations
Electromagnetic compatibility Conformance with EMC directive 89/336/EC
Noise emission EN 50081-2
Noise immunity EN 61000-6-2:2005
ATEX II 3 G Ex nAC IIC T4 X
UL, USA/Canada Class I, zone 2, AEx nc IIC
FOR ANY FURTHER QUESTIONS CALL 810-531-0356 OR 810-531-6228
Specifications
| Manufacturer | Phoenix Contact |
| Model | FL MC 10/100BASE-T/FO G1300 ST |
| Condition | New |
| Stock Number | 192074320788 |
| Country of Origin | Germany |
